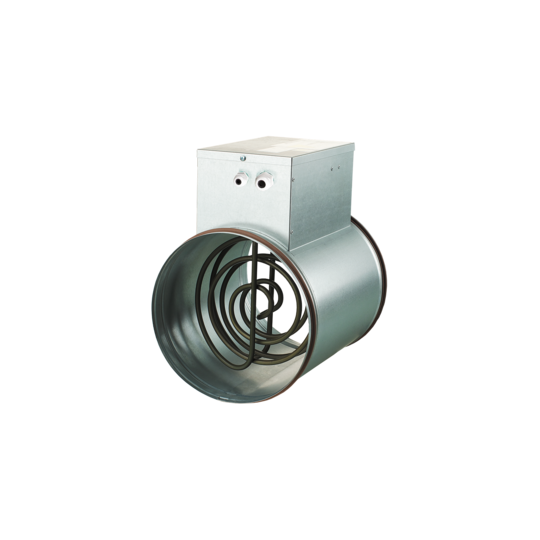

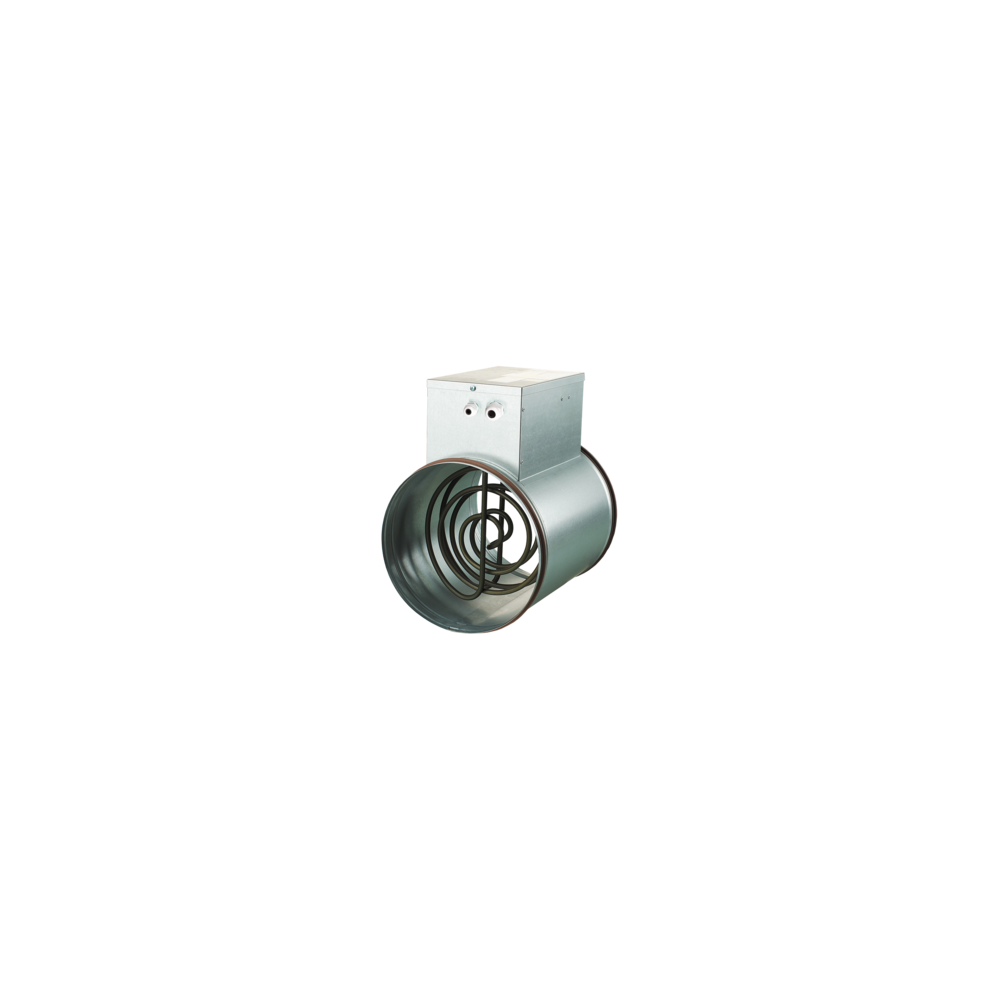

Luftvärmare NK 200 3,6-3 U

Minsta luftkapacitet (m3/h) 265

Ström (A) 5,2

Spänning (V)

Spänning (V) 400

Antal elektiska värmeelement x effekt (kW) 3 element x 1,2

FÖRKLARINGAR

Duct elektriska värmare är konstruerade för uppvärmning av tilluft i ventilationssystem med runda kanaler. Värmarna används i värme-, ventilations- och luftkonditioneringssystem för olika lokaler.

DESIGN

Höljet och kopplingslådan är tillverkade av galvaniserat stål och värmeelementen är av rostfritt stål. Värmarna är utrustade med gummitätningar för anslutning till luftkanalerna.

NK kanalvärmare är utrustade med två termostater för överhettningsskydd:

• • Basisskydd med automatisk omstart vid drifttemperatur +50 °С. Efter kylning stänger termostaten automatiskt värmarens styrkrets.
  • Nödskydd med manuell omstart (driftstemperatur +90 °С). I händelse av respons tillåts strömförsörjningen till värmaren endast efter den manuella nödåterställningen.
  • termostatkontakterna är placerade i kopplingslådan för extern anslutning.

Varje standardstorlek har flera alternativ för elektrisk kapacitet. Den högre kapaciteten kan uppnås genom installation av värmare i serie. Alla trefasvärmare har stjärnanslutning.

MONTERING

Värmaren är konstruerad så att den kan monteras på de runda kanalerna i valfri position med hjälp av klämmor. Luftflödesriktningen ska överensstämma med pekaren på filtret. Kanalvärmarna kan installeras i alla lägen utom med den elektriska styrenheten nedanför för att förhindra vätskeinträngning och kortslutning av ledningar.

Monteringen ska utföras med

Monteringen ska utföras på ett sådant sätt att en jämn luftfördelning längs hela tvärsnittet möjliggörs.

Luftfiltret ska installeras på ett sådant sätt att en jämn luftfördelning längs hela tvärsnittet möjliggörs.

Luftfiltret ska installeras vid värmarens inlopp för att skydda värmeelementen mot föroreningar.

Minsta avstånd mellan värmare och styrenhet

Minsta avstånd mellan värmaren och andra systemelement är inte mindre än två anslutningsdiametrar.

Kanalvärmare

Kanalvärmarna är konstruerade för en minsta luftflödeshastighet på 1,5 m/s och en maximal utloppstemperatur på 40°С. Om det finns möjlighet till hastighetsreglering ska det minsta luftflödet genom värmaren säkerställas.

Strömförsörjningen till värmaren ska stängas av om fläkten inte är igång.

För att säkerställa korrekt och säker

För att säkerställa korrekt och säker drift av värmaren kan ett automationssystem användas för att säkerställa komplex kontroll och skydd:

• • automatisk kontroll av värmeelementens kapacitet och luftens uppvärmningstemperatur;
  • kontroll av filtertillstånd med hjälp av differentialtrycksgivare;
  • avstängning av strömförsörjning vid avstängning av tilluftsfläkt eller minskning av luftflödeshastighet samt vid drift av de inbyggda överhettningstermostaterna;
  • avstängning av ventilationssystem med blåsning av elektriska värmeelement.
