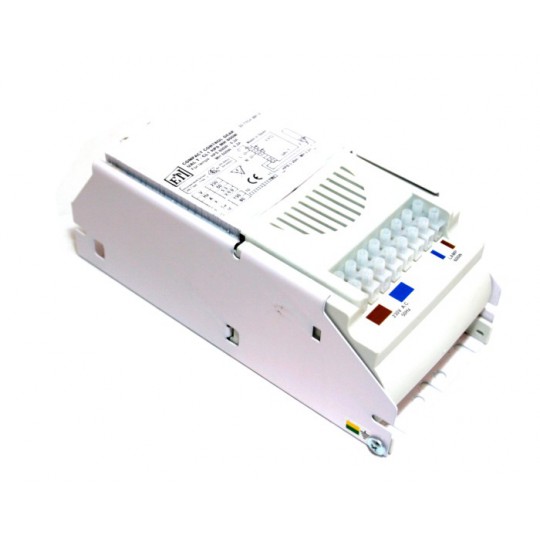

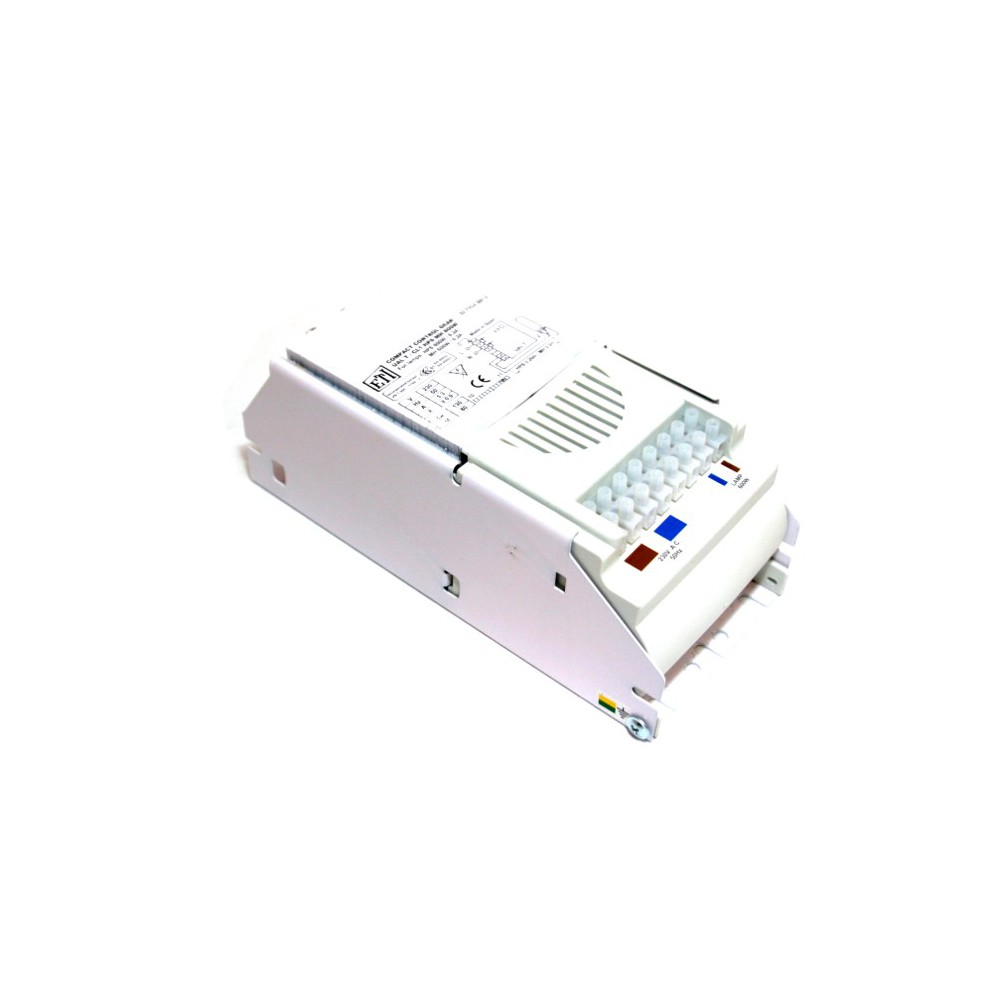

HPS/MH magneettinen ballasti, 600W, ETI

Tärkeimmät ominaisuudet

Kompaktit lohkot, joilla on yleinen nimitys UAL / CL1, on suunniteltu sisäänrakennettaviksi valaisimiin tai vedenpitäviin koteloihin.

Sisäisesti kaikki tarvittavat osat (ballasti, sytytin ja kondensaattori) on integroitu ja kytketty asianmukaiseksi määriteltyjen lampputyyppien käyttöön. Niiden valmistukseen käytetään vain matalan Δt-arvon omaavia ballasteja.

Tyypistä riippuen nämä lohkot voivat sisältää lämpösuojan ja/tai syklistä pulssityyppistä ajastettua sytytint.

Integroitujen kompaktojen sarjojen UAL / CL1 edut verrattuna perinteisiin erillisosajärjestelmiin:

• Kompaktien ohjauslaitteiden käyttö välttää työlään ja kalliin tehtävän yhdistää laitteen osat. Myös kytkentävirheet ja niiden vaikea tarkistaminen vältetään.
• Tilaetu on myös tosiasia, kun käytetään kompakteja UAL / CL1 -lohkoja, sillä vaadittu tilavuus valaisimen sisällä on minimaalinen niiden kompaktin rakenteen vuoksi. Ei tarvita ylimääräisiä kiinnitys- tai liitinosia (liitäntärasioita, metallilevyjä), koska nämä elementit ovat myös integroitu näiden lohkojen suunnittelun vuoksi.

Valinnaiset integroidut suojat UAL-lohkoissa

Lämpösuoja: Jotkut HID-lampputyypit voivat kehittää intensiteetin tasasuuntaustehoa elinikänsä lopussa, kun ne ovat loppuun käytettyjä. Tämä johtaa ohjauslaitteen lämmön suureen kasvuun. Tämä ilmiö on käytännössä olematon HPS-lampuissa ja yleisempi MH-lampuissa.

Tyypit UAL T / CL1 ja UAL TT / CL1 sisältävät automaattisesti itsensä nollautavan lämpökytkimen ylikuumenemisen suojaksi. Kun sisäinen lämpötila nousee turvallisuusrajan yli, lämpökytkin aktivoituu ja katkaisee ballastin verkosta minimoidakseen vahinkoja lampun liittyville sähköosille.

Sisäasennuksille MH-lampuilla (tavaratalot, kaupat, vitriinit jne.) suosittelemme ehdottomasti lämpösuojaa sisältävien laitteiden käyttöä.

Ajastettu sytytin: UAL TT / CL1 -lohkot sisältävät digitaalisesti ohjatun pulssin (DCP) sytytysjärjestyksen, joka sallii taukoja lampun jäähdytykseen. Tämä malli on erityisen suositeltava niille lampputyypeille, joilla on vaikeuksia kuumasta uudelleensytytyksessä (keraaminen poltin MH 35, 70, 100 ja 150 W), ja asennuksille ilman huoltoa.

Näiden syklisten ajastettujen sytytinlohkojen käyttö estää vahingoittumisen lampulle ja ohjauslaitteen osille kuumien lamppujen uudelleensytytyksen aikana verkkovirheen jälkeen. Näissä olosuhteissa korkeajännitteiset sytytysyritykset rajoitetaan enimmäiskestoon 25 minuuttia välttäen turhaa ohjauslaitteen rasitusta loppuun käytetyillä lampuilla, jotka eivät voi sytyä uudelleen.

Näiden lohkojen maadoitusliitäntä voidaan tehdä käyttämällä metalliruuvi ja hammasjousilevy missä tahansa sen kiinnityspisteessä.

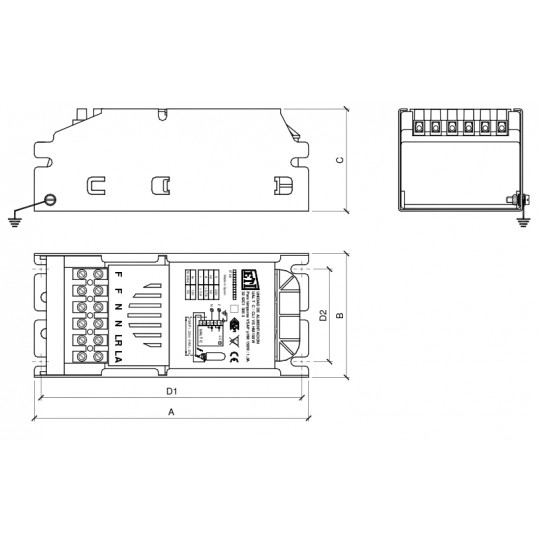

Mitat

• Pituus (A): 225 mm
• Leveys (B): 105 mm
• Korkeus (C): 87 mm
• Etäisyys kiinnityskeskusten välillä pituussuunnassa (D1): 216 mm
• Etäisyys kiinnityskeskusten välillä leveyssuunnassa (D2): 72 mm
